三极管的工作状态是怎样的
不是任何时候三极管都能放大电流，只有满足一定条件才能实现。所谓的条件，就是给三极管的3个端子提供适当的偏压，当加载在三极管3个端子上的直流电压不同时，三极管所表现的特性不一样，工作状态不一样，应用场合也不一样。

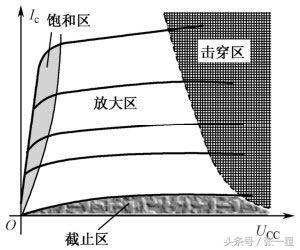

下面我们就来看一下三极管的3 种工作状态：截止工作状态、饱和工作状态、放大工作状态。根据三极管的3种工作状态，可以得到三极管的输出特性曲线如

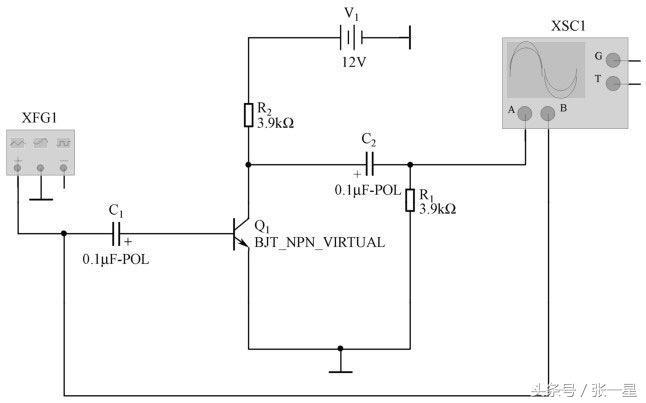

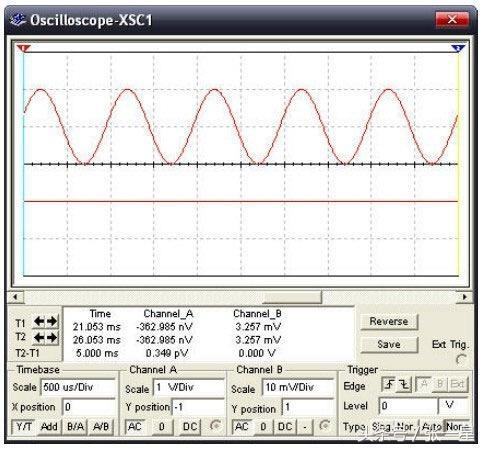

（1）截止工作状态：当b和e之间没有正向偏压时，三极管不工作，c和e之间不导通，这种状态就是截止工作状态，此时Ic接近零，即输出电流为零。图6-2所示的三极管放大电路，去掉给基极提供电压的支路，得到三极管的截止工作状态仿真电路，上面的正弦波是输入信号，下面的直流信号是输出信号，从结果中可以看出，输出电流不含有任何输入信号的影子。
（2）饱和工作状态：当b和e之间有正向偏压，而c和e之间的电压很小时，Uce≤Ube。这种状态称为饱和工作状态，此时Ic为一个恒值，这时仍然无法实现电流放大。
（3）放大工作状态：当b和e之间有正向偏压，c和e之间的电压较大时，这种工作状态称放为大工作状态，此时电流Ic和电流Ib成线性比例关系，完成电流放大。
