最近好多朋友留言，说想要学会如何看水电图纸，来给大家讲讲，初学者，如何看懂水电施工图纸，看水电施工图纸有哪些快速的窍门。

水电安装是房子的一部分，水电施工时照着施工图纸来做，就可以少走很多弯路。

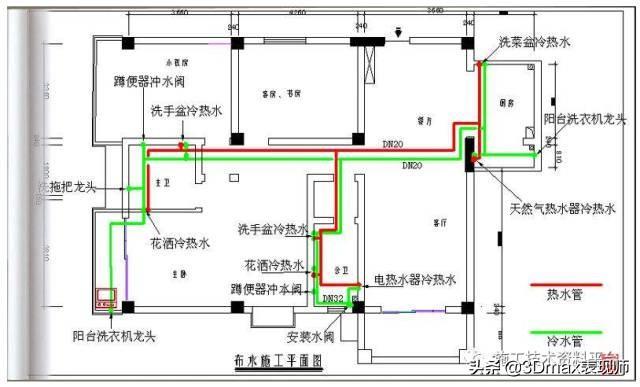

这是一张布水施工图，大家可以看看。

一、水路施工图怎么看

看水施图一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计）。点这免费下载施工技术资料

再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。

二、电路施工图怎么看

看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的。

在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。

看家装水电施工图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工
