什么是bom表格（自定义BOM表表格模板）
SolidWorks在工程图中使用材料明细表（BOM表）统计装配体中零件的情况。默认的材料明细表显示了零件的编号、零件名称、说明和零件数量。但这些信息往往不是满足我们的需求。材料明细表中之所以显示这些内容是受到表格模板的限制。在SolidWorks软件中，材料明细表的表格模板是可以被定制的。
首先我们需要了解表格内的信息和数据从哪里来的？
BOM表的行一般是随着装配体中零件的增加而增加。
BOM表的列和每列填写的内容是和零件的自定义属性（配置特定属性）相关。每一列填写的内容成为“列属性”。我们需要在零件中添加相对应的属性信息才能在装配体的BOM表中引用。
材料明细表在调整好列属性后可以直接保存为表格模板，以便于以后在其它装配体中使用。
下面我们在装配体中的两个零件中添加属性，并引用到BOM表中，来建立一个自己的表格模板。

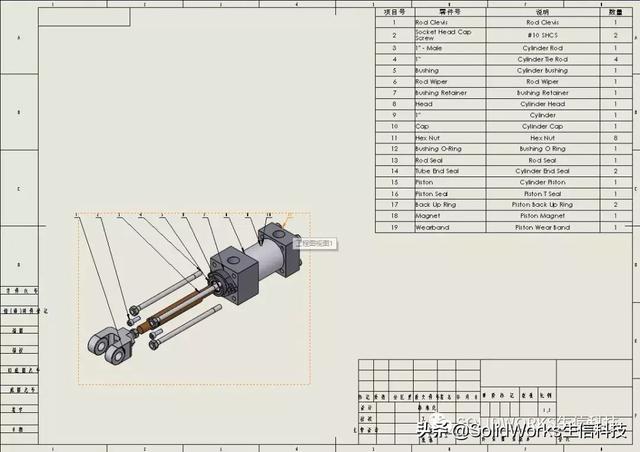

1、打开一个已经出图的装配体并建立材料明细表，这里可以使用默认的表格模板。

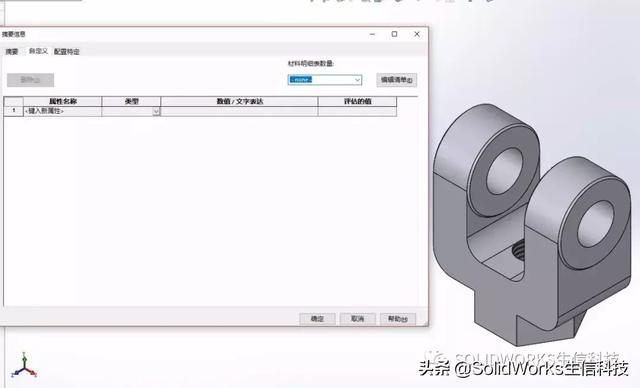

2、通过装配体打开一个已有零件。选择“文件-属性”打开“摘要信息”对话框。一般零件模板中存在一些已经设置好的属性信息，不需要的可以直接删除。
关于自定义属性和配置特定属性：
（1）自定义属性：用户对零件设置的属性信息，在没有配置的情况下可以直接使用。
（2）配置特定属性：跟随零件的配置设定，同样的属性，在不同的配置下可以有不同的属性值。例如：零件号，在不同的配置下可以使用不同的零件号。
在正版SolidWorks软件中如果同时存在自定义和配置特定属性，优先调用配置特定属性。对于没有配置的零件来说这两项的填写影响不是很明显，一般使用自定义属性。
3、添加属性值。单击“键入新属性”来添加属性名称。

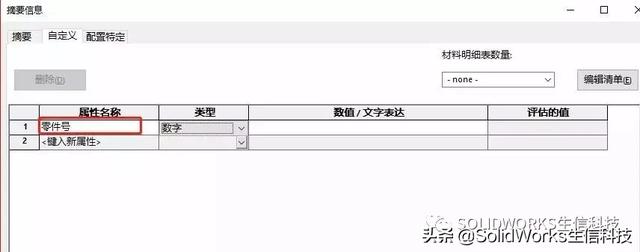

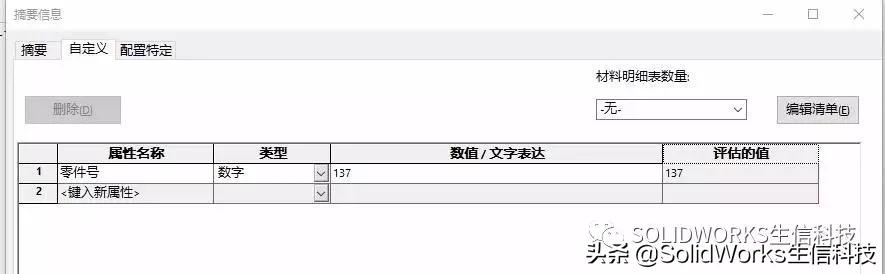

3.1输入零件号作为属性名称，类型为“数字”。
3.2 “数字/文字表达”中填写属性值“137”，评估的值自动评估。

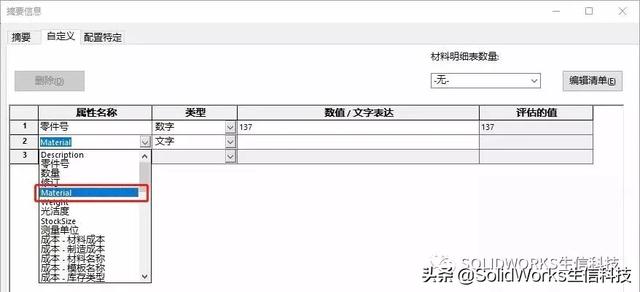

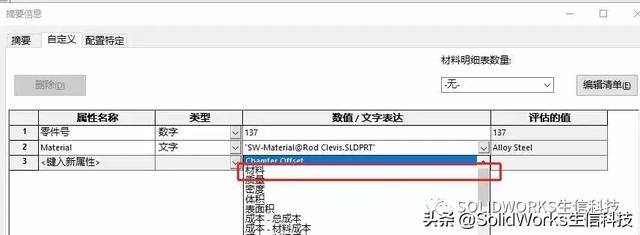

3.3 使用下拉菜单设置属性“material”。下拉菜单中为SolidWorks预设属性。
3.4 使用下拉菜单填写属性值“材料”。这里的属性值可以被SolidWorks软件评估出来，链接到零件设计树上的材料。一般，材料、重量、表面积等都使用这种方式链接。
4、单击“确定”退出“信息摘要”对话框并保存零件。

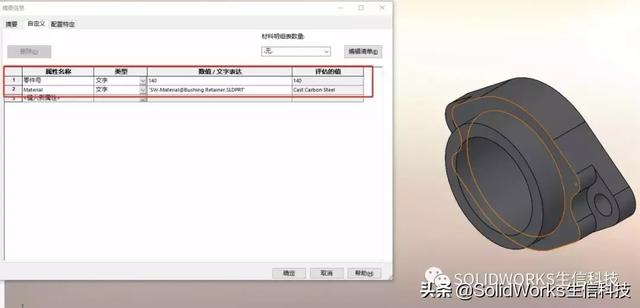

5、打开第二个零件，重复3.1到3.4步骤添加属性。
6、保存并关闭零件。回到装配体中。

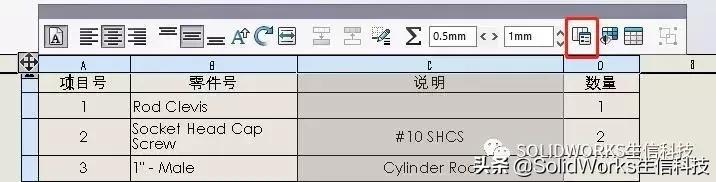

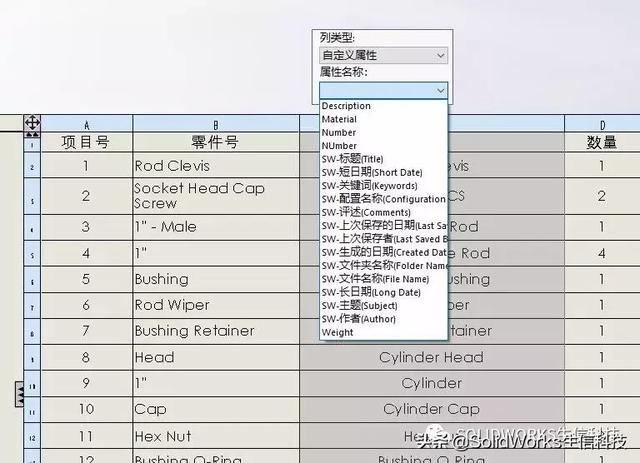

7、单击表格“说明”列，选择“列属性”。

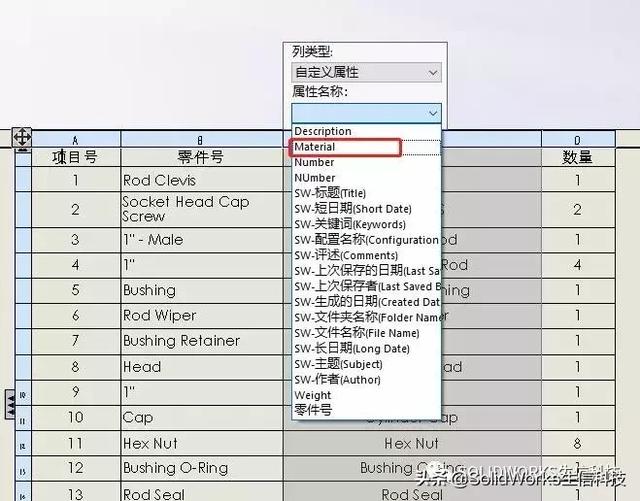

8、选择“自定义属性”，属性名称下方选择“Material”。

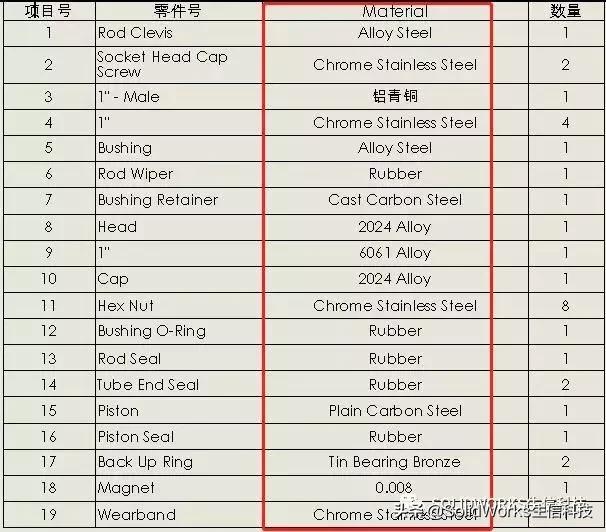

9、添加过属性的零件都显示出来对应的属性值。
10、右键单击“数量”，选择“插入-右列”。

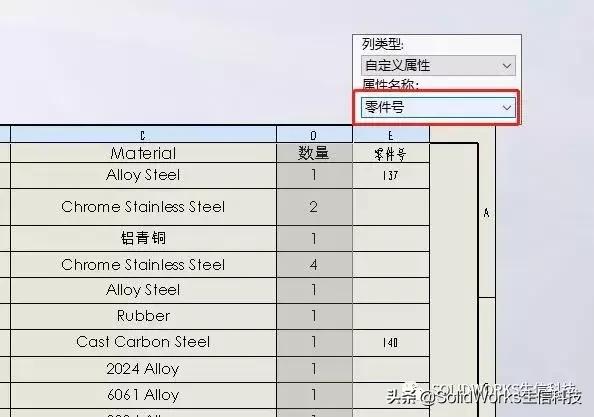

11、列属性设置为“零件号”。

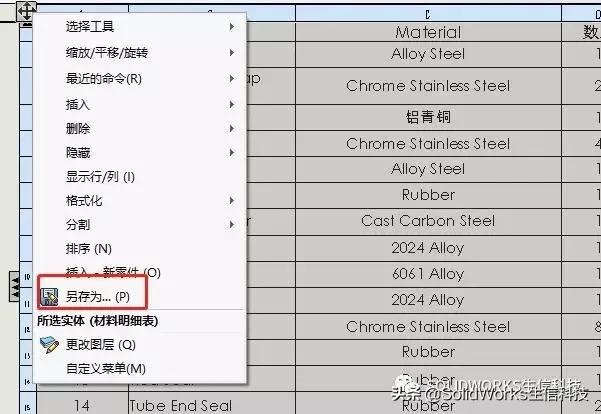

12、需要的列设置完成之后，右键单击整张表格表头，选择“另存为”。

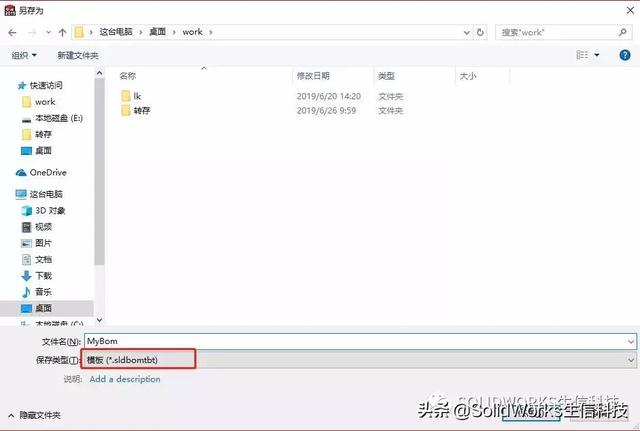

13、保存类型下选择“模板”文件，保存为表格模板。

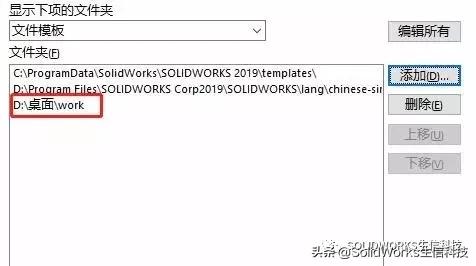

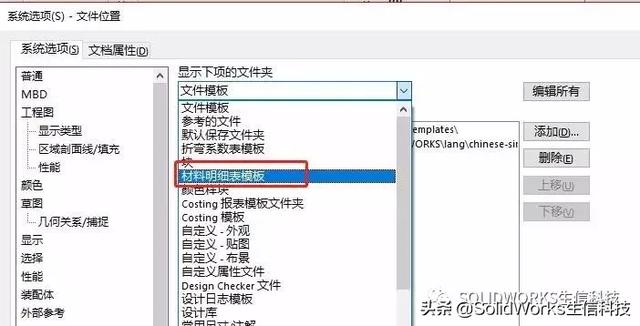

14、进入系统选项——文件位置——材料明细表模板，添加存放自己的表格模板的位置。

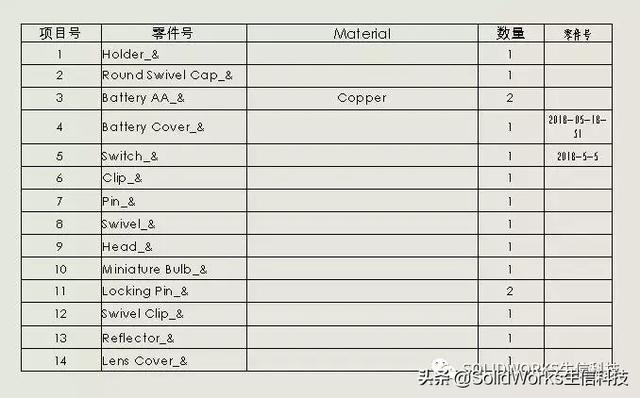

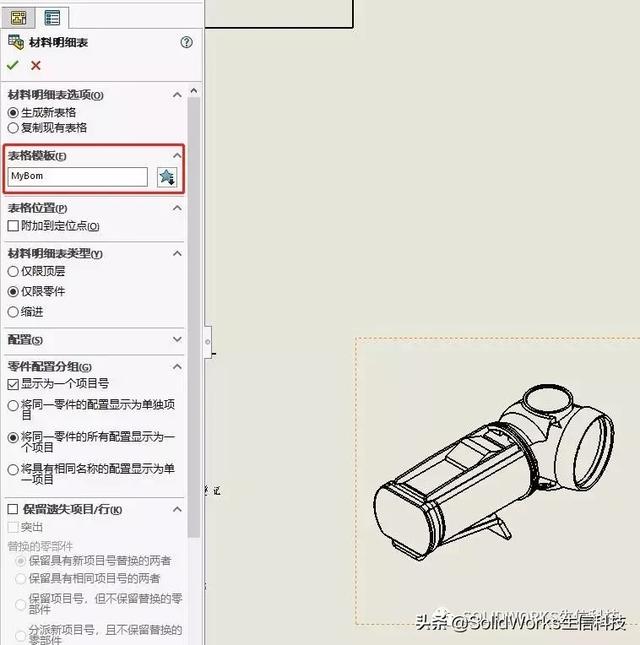

15、出图的时候可以直接调用这个材料明细表的模板。零件中包含对应的属性值会显示在材料明细表上。
,
