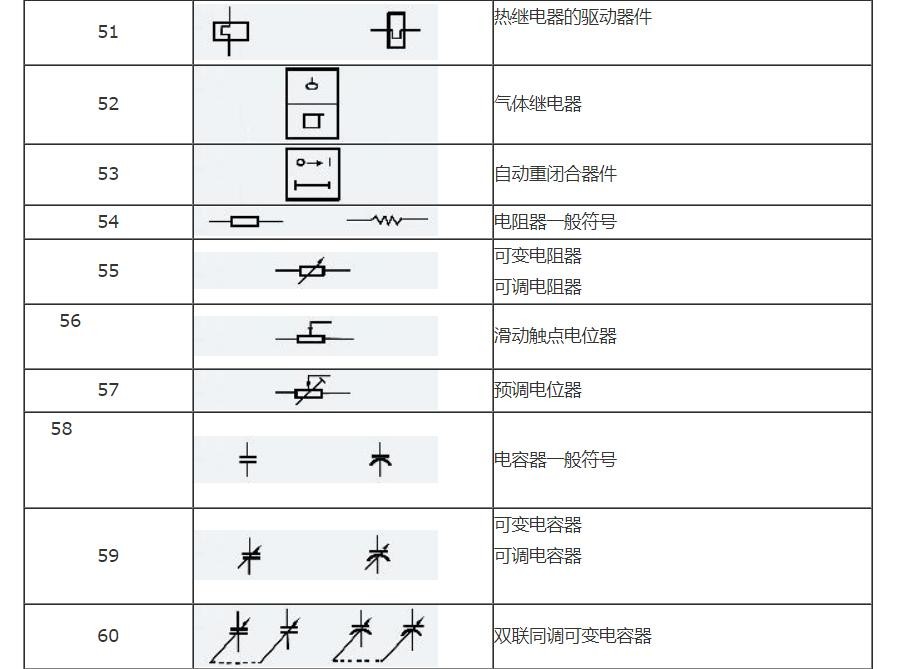

电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。图形符号的种类和组成图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。图形符号分类：限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。无源元件图形符号包括：电阻器，电感器，电容器等。

半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。

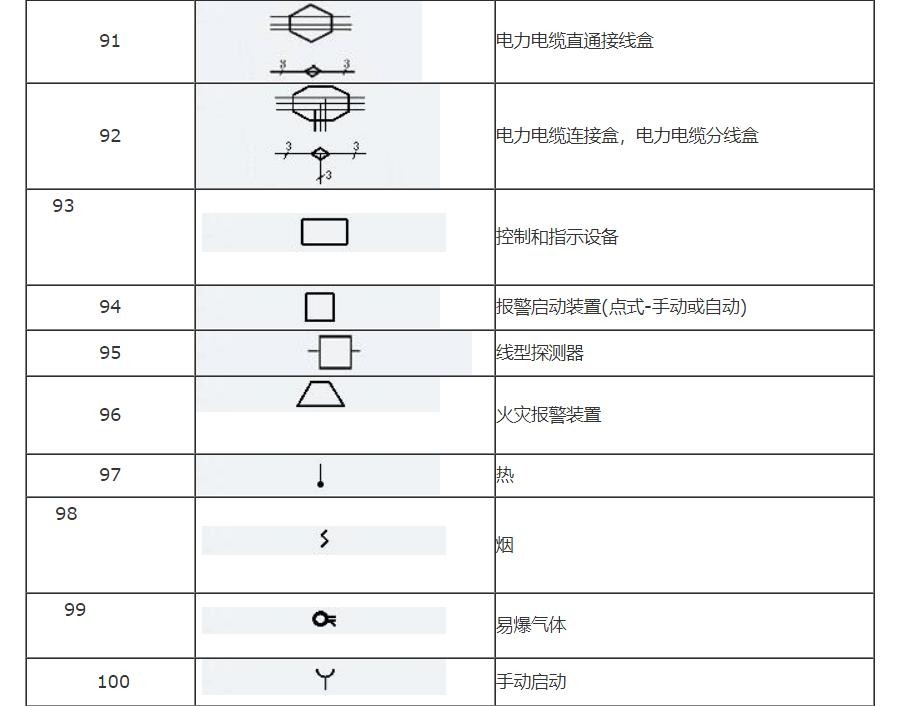

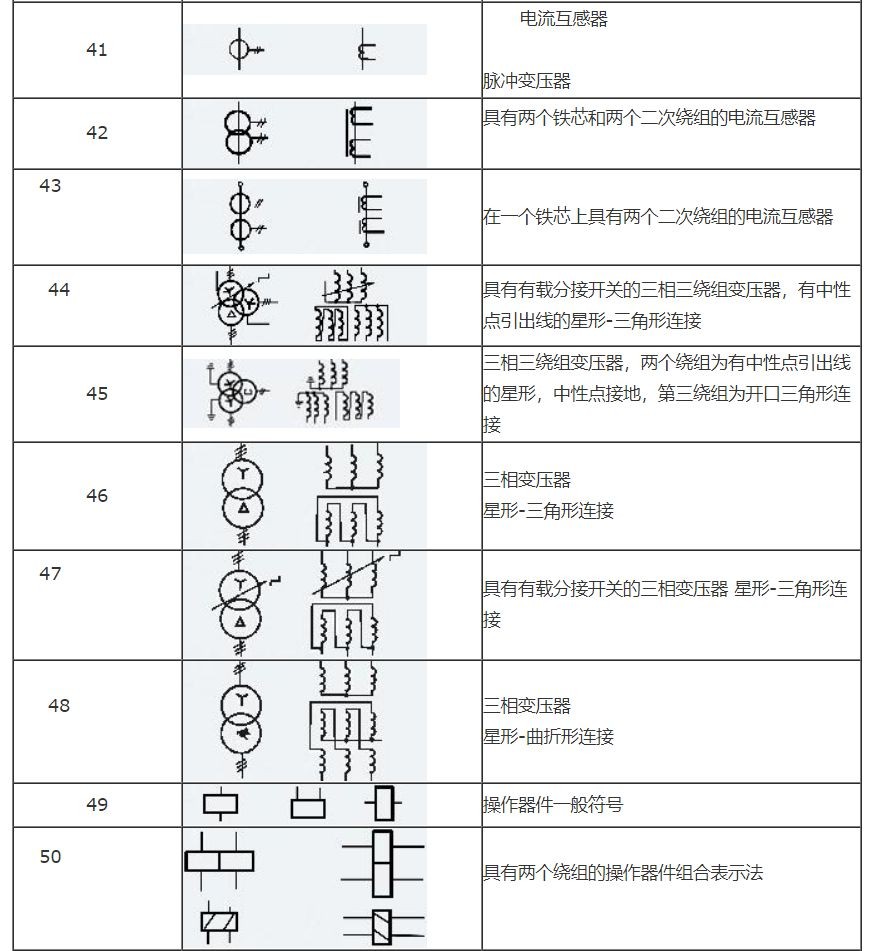

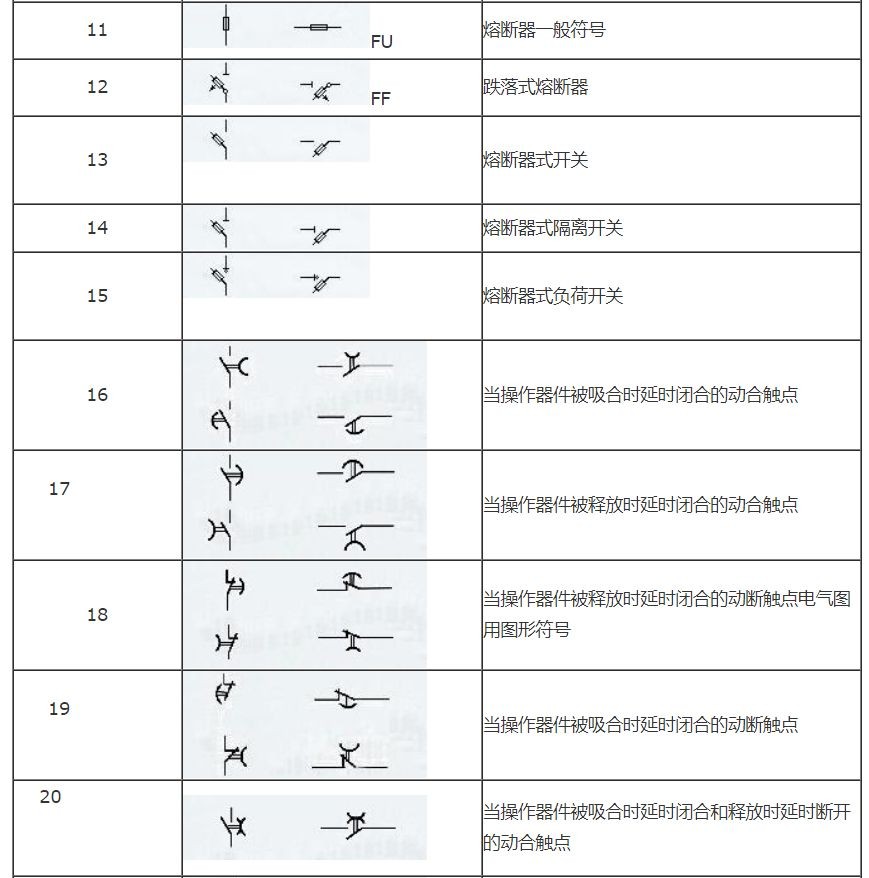

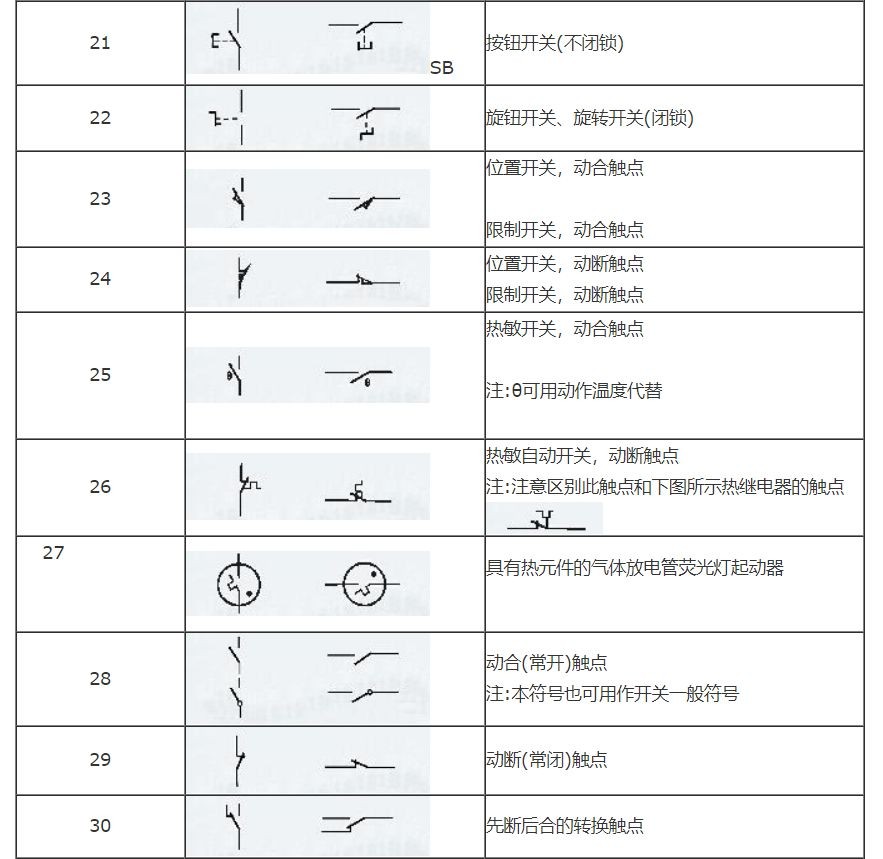

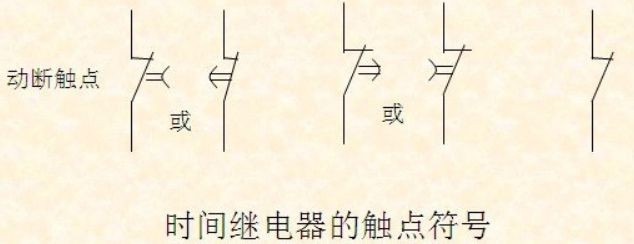

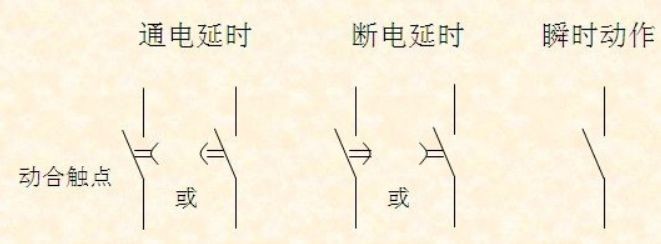

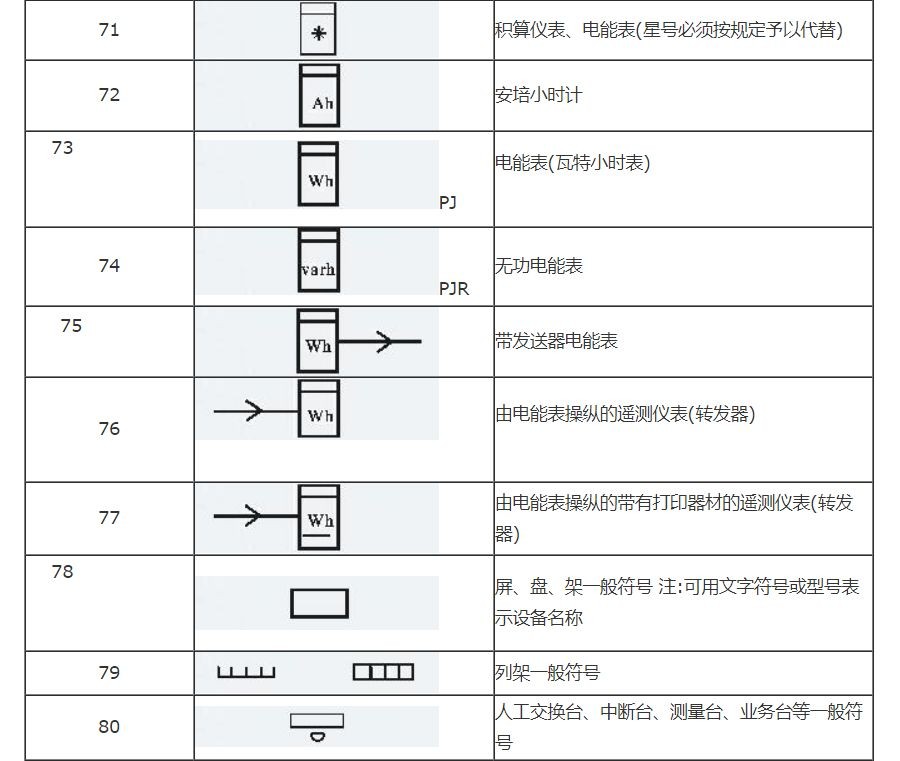

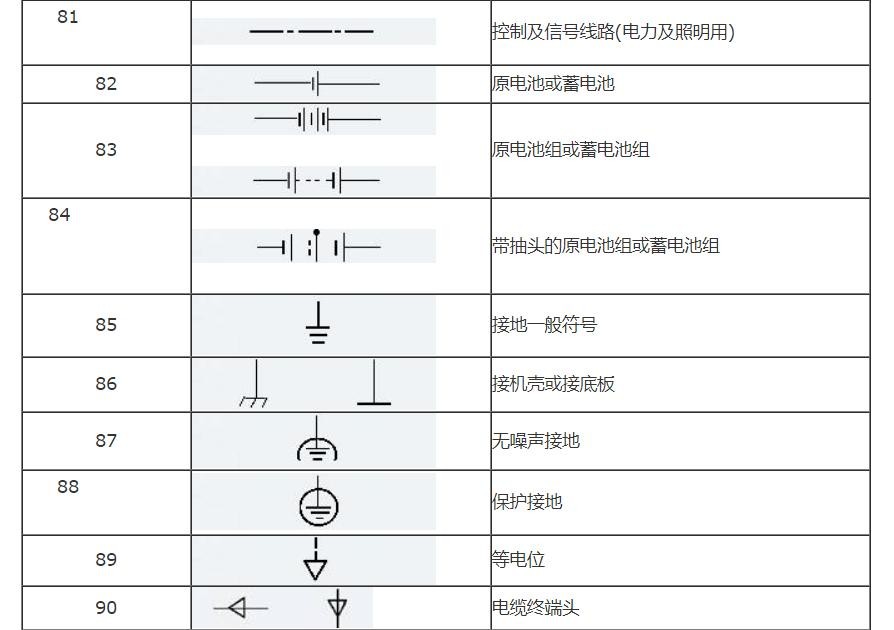

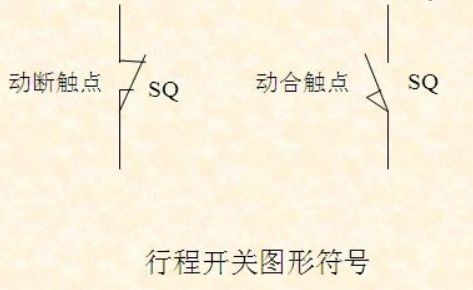

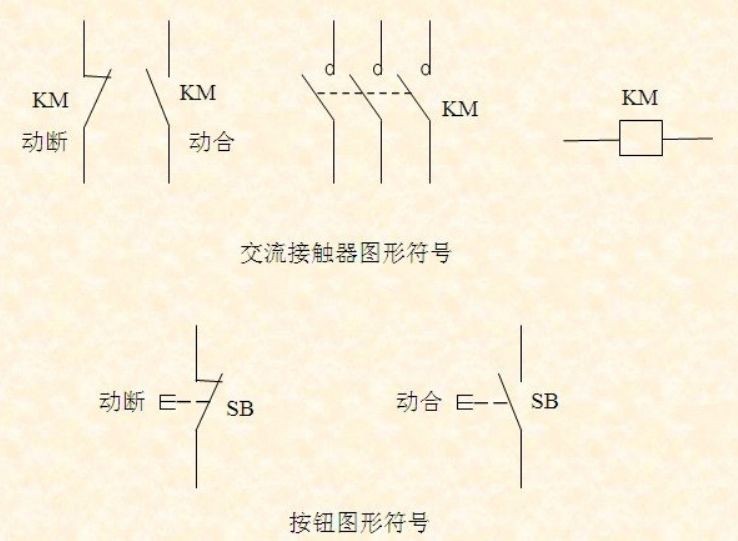

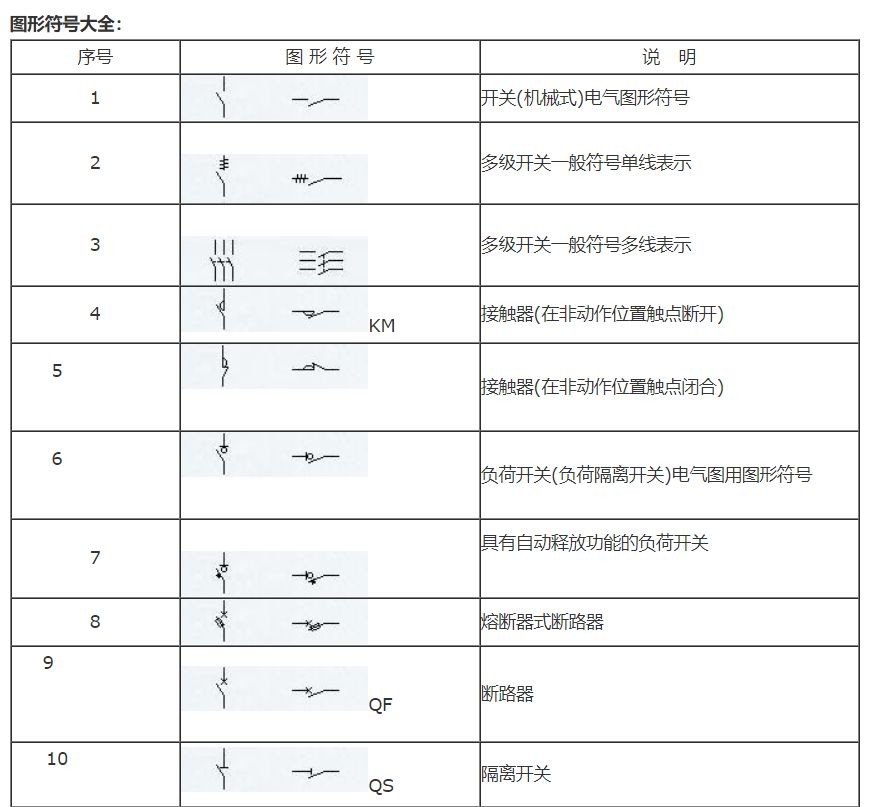

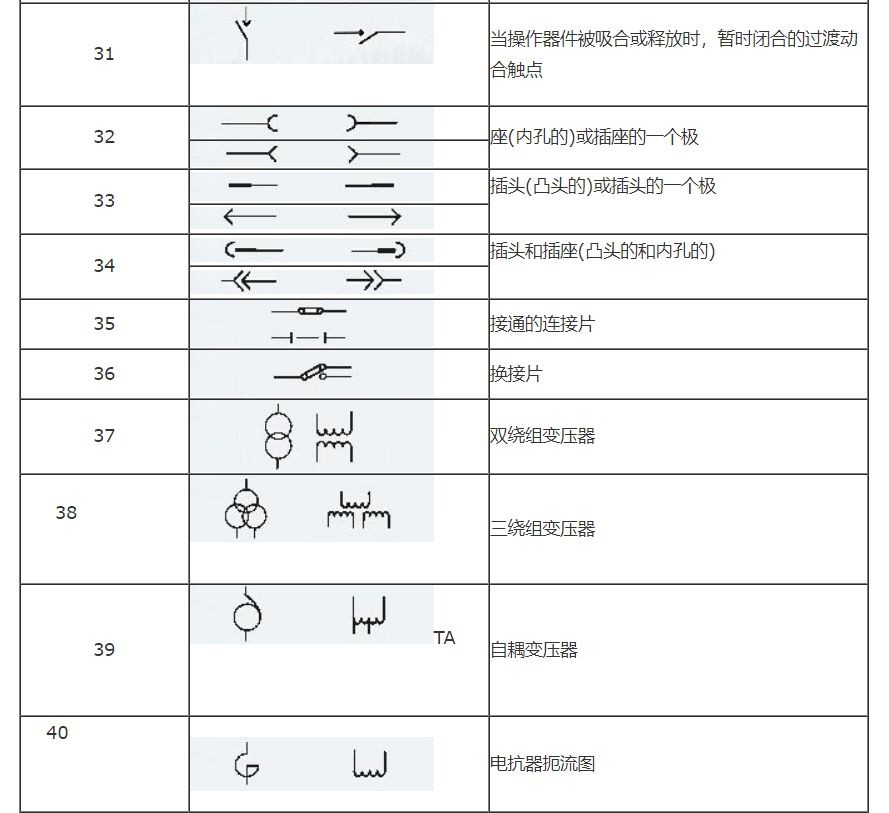

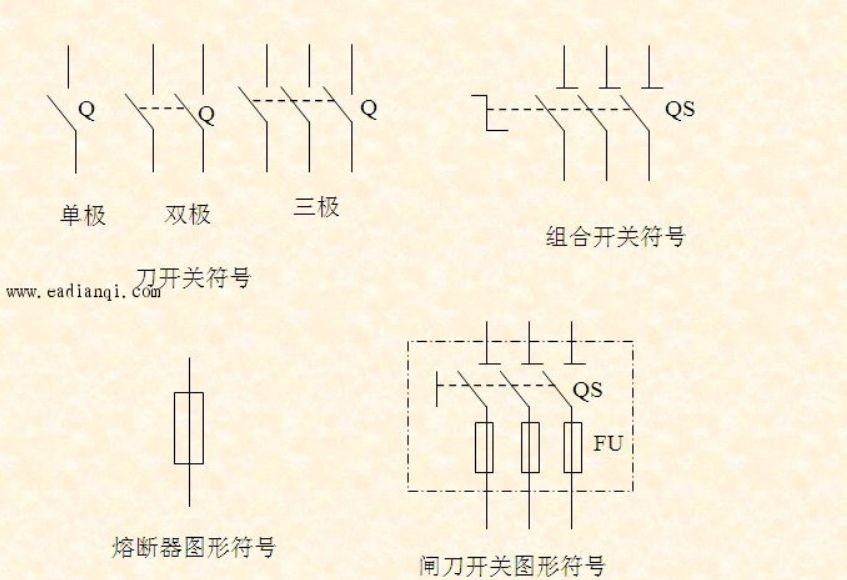

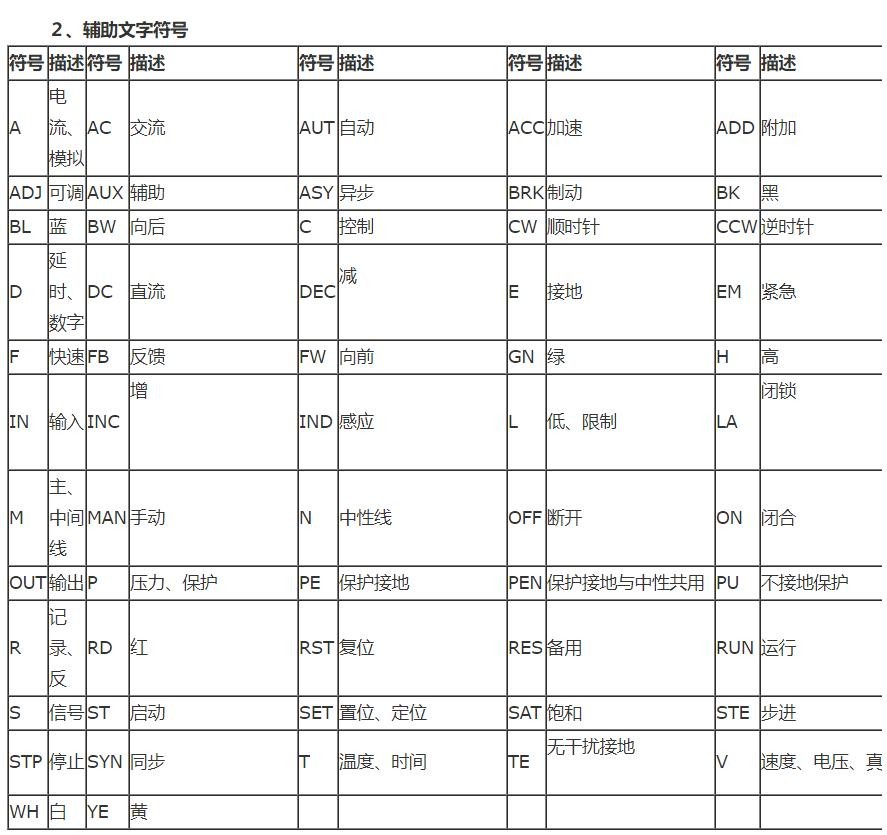

电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。模拟单元图的符号包括：模拟和数字信号识别用的限定符号，放大器，函数器，信号转换器，电子开关等。电气设备常用文字符号
